氧化鈣球粒及其制備方法與流程

　　氧化鈣球粒及其制備方法與流程

　　氧化鈣制品是以氧化鈣(方解石)為主要礦物(CaO為主要成分)制成的特種耐火材料，方解石(CaO)的真密度為3.75g/cm3，熔點(diǎn)為2570℃，為堿性耐火材料，莫氏硬度為6度，平均線膨脹系數(shù)為13.8×10-6/℃，1000℃時導(dǎo)熱系數(shù)為7.71W/(m·K)，930℃時的電阻率為4.175×106Ω·cm，1460℃時的電阻率為91Ω·cm。

　　氧化鈣熟料是制備氧化鈣制品的主要原料，氧化鈣的制備方法包括電熔法和燒結(jié)法，燒結(jié)方法是將石灰石在1200～1300℃煅燒，冷卻后壓塊，然后在1700℃左右燒結(jié)冷卻。

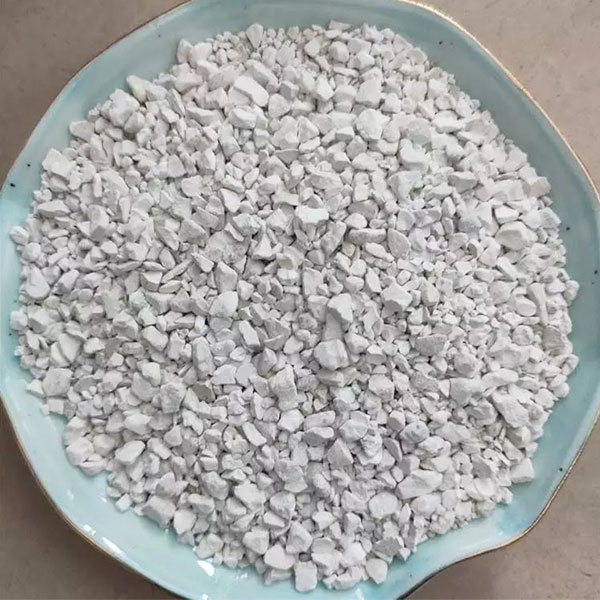

　　粉碎成氧化鈣顆粒后，電熔法是將大理巖塊在三相電弧中直接熔化制備氧化鈣熟料，在電熔前，大理石應(yīng)破碎成顆粒或球狀，然后才能放入電爐中進(jìn)行電熔。

　　在燒結(jié)法的技術(shù)路線中，也有人提出了以下技術(shù)路線：先將石灰石輕燒得到活性氧化鈣，再將活性氧化鈣消化(加水)得到氫氧化鈣漿液，并對漿液進(jìn)行過濾干燥，由此產(chǎn)生的氫氧化鈣體。
